Aperçu :

ZWCAD 2026 apporte des améliorations majeures dans quatre domaines :

• Amélioration des performances
• Optimisation de l'efficacité
• Outils « Smart »
• API.

Voici les nouveautés et améliorations en détail :

Nouvelles fonctionnalités et améliorations	Description
Contraintes paramétriques	Basé sur le moteur de contraintes géométriques ZGS développé par ZWSOFT, il prend en charge l’ajout de contraintes géométriques et dimensionnelles (paramètres) entre des objets 2D ainsi qu’aux flexiblocs. Il permet également d’appliquer des contraintes de relations de position géométrique et des contraintes de dimensions.
Boîte à outils ZWCAD (ZWCAD Toolbox)	La fonctionnalité a été améliorée avec des optimisations apportées à deux modules principaux : calques et cotations. De nouvelles fonctions ont été ajoutées, telles que le changement rapide de calque, la fusion des cotations et le repositionnement automatique des textes de cotation. L’interface a été mise à jour pour s’adapter aux différentes préférences des utilisateurs, incluant des panneaux de commande, des menus et des barres d’outils.
Amélioration des blocs	Les nouvelles fonctionnalités incluent l'édition rapide des attributs, la modification individuelle des noms de blocs, ainsi que l’édition et l’enregistrement des blocs directement dans le dessin. De plus, une compatibilité bidirectionnelle a été mise en place pour les flexiblocs, permettant une interopérabilité avec d’autres logiciels de CAO.
Amélioration du module d’impression	Reconstruction complète de SMARTPLOT, avec l'ajout de nouvelles fonctionnalités telles que : l’association automatique des cadres d’image, la prise en charge des bibliothèques de cadres, l’impression multi-documents, la recherche automatique des cadres d’image, la génération en lot de présentations. Amélioration de l’efficacité d’impression pour les formats PDF, DWF et les imprimantes physiques. Compatibilité avec les fichiers de configuration d'impression PC3.
Amélioration des fonctions interactives	La fonction RECHERCHER a été intégrée dans un panneau dédié, et l'ergonomie du panneau SMARTSEL a été améliorée. Un nouveau menu ainsi qu’un groupe de fonctions du ruban ont été ajoutés, permettant la sélection directe des objets dans le dessin. D’autres fonctionnalités ont été intégrées, notamment :• Les fonctions de sélection en chaîne• La fonction ADDSELECTED, permettant d’ajouter des objets à une sélection existante. Enfin, la prise en charge du clic sur les mots-clés de la ligne de commande a été ajoutée, offrant un accès rapide aux options des commandes.
Amélioration des cotations	Les fonctions de cotation ont été optimisées pour une utilisation plus fluide et intuitive. Un menu contextuel sur les grips de cotation a été ajouté, facilitant la modification et l’ajustement des cotes directement depuis l’interface. De plus, la création des marques de centre et des traits d’axe est désormais prise en charge, permettant d’améliorer la précision et la lisibilité des dessins techniques.
Amélioration de l'affichage	Les problèmes liés à l’accélération matérielle et aux erreurs d’affichage causées par diverses cartes graphiques et configurations matérielles ont été corrigés. Des améliorations ont également été apportées pour assurer un affichage fluide des lignes et une meilleure surbrillance lors de sélection des objets.
Amélioration de l’efficacité des opérations sur les dessins 3D	ZWCAD a réduit la consommation de mémoire et de mémoire vidéo en environnement 3D, optimisant ainsi les ressources du système. L’efficacité globale des opérations 3D a été améliorée.
Blocs intelligents	Trois nouvelles fonctionnalités ont été implémentées : Recherche, comptage et remplacement intelligent des blocs. Création automatique des blocs par reconnaissance des objets (y compris les objets pivotés et mis à l'échelle). Une fonction de recherche graphique similaire a été ajoutée pour faciliter la réutilisation des dessins historiques.
GeoService : Compatibilité avec les systèmes de coordonnées	La compatibilité a été étendue à plus de 900 systèmes de coordonnées. Ajout de la prise en charge de l’attachement de nuages de points au format RCS à l'aide de données géographiques. Des marqueurs de localisation ont été intégrés, permettant d’indiquer des positions géographiques directement dans les dessins.
Amélioration de la compatibilité des plugins FAS/VLX	La prise en charge des outils LISP VLX et FAS a été améliorée. Les problèmes liés à 36 applications complémentaires majeures qui ne pouvaient pas être convertis ou chargés ont été résolus. Une attention particulière a été portée à la correction des erreurs de chargement des fichiers FAS/VLX cryptés par des outils externes, garantissant ainsi une meilleure compatibilité avec les extensions développées par d’autres éditeurs.

Contraintes paramétriques

Prise en charge de l'ajout de contraintes géométriques et dimensionnelles (paramètres) aux formes géométriques 2D et aux flexiblocs.

Il est possible d'appliquer des contraintes sur les relations de position géométrique ainsi que des contraintes de dimension, permettant aux utilisateurs de générer rapidement des composants de différentes dimensions et de les réutiliser dans différents projets en ajustant simplement les paramètres de contrainte.

Prise en charge de la création et de l'édition des contraintes géométriques et dimensionnelles.

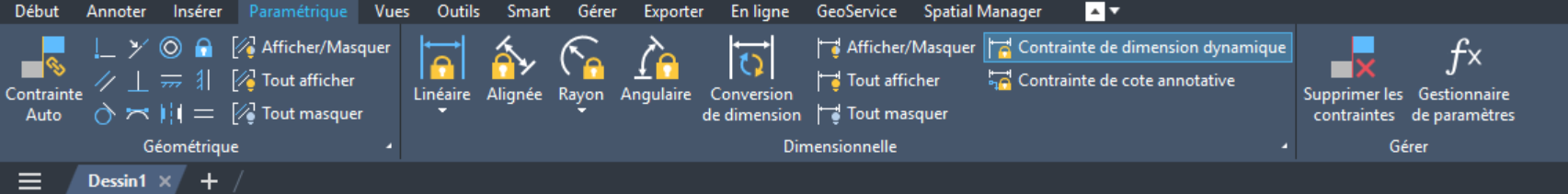

Figure 1. Contraintes paramétriques

Prise en charge des flexiblocs paramétriques.

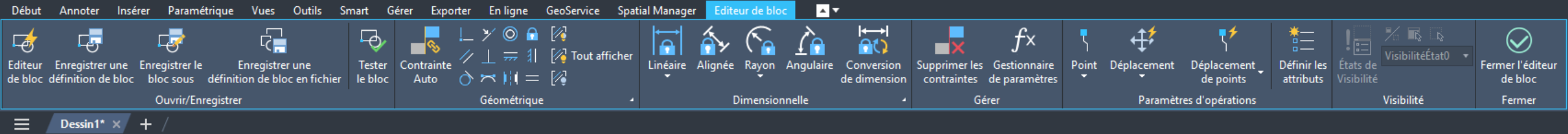

Figure 2. Onglet Éditeur de blocs paramétriques

Gestionnaire de paramètres

Prise en charge de la gestion des paramètres opérationnels, des paramètres de contraintes dimensionnelles, des paramètres utilisateur et des attributs graphiques, incluant la définition, la modification et la suppression des paramètres.

Paramètres des contraintes

Il permet de définir des contraintes géométriques, des contraintes dimensionnelles / paramètres de contraintes dimensionnelles, ainsi que des contraintes automatiques.

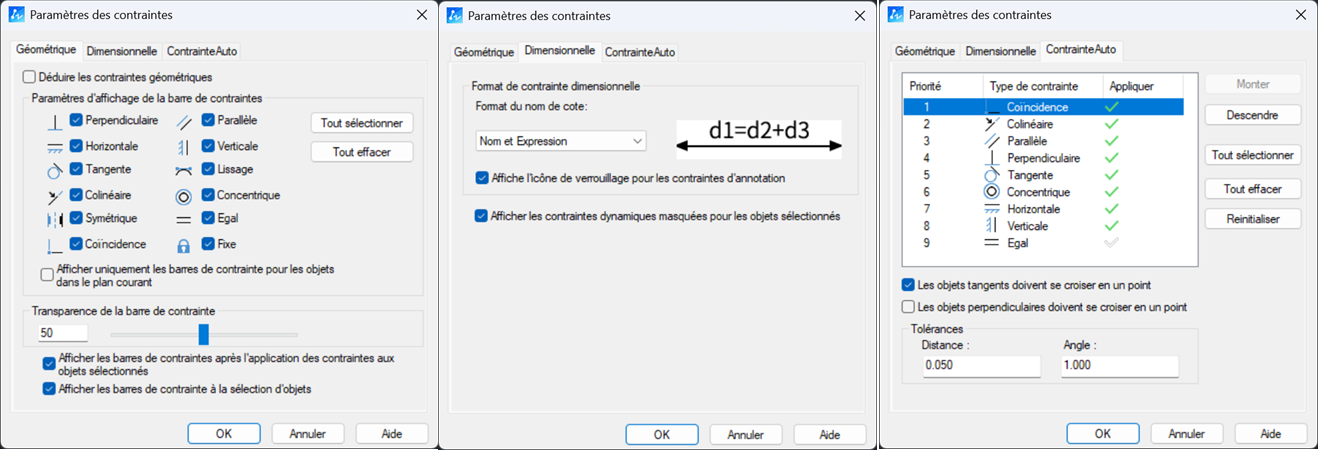

Figure 4. Boîte de dialogue des paramètres de contraintes

Boîte à outils ZWCAD (ZWCAD Toolbox)

La boîte à outils ZWCAD intègre diverses fonctions de dessin fréquemment utilisées, telles que la gestion des calques, des cotations et du texte. Le panneau prend en charge le glisser-déposer, l'ancrage, ainsi que la personnalisation de la disposition, offrant ainsi aux concepteurs une expérience de dessin adaptée à leurs besoins.

Interface

Par défaut, la boîte à outils ZWCAD est ancrée sur le côté gauche de l'interface. Le panneau peut être ouvert en cliquant sur l'icône de la barre d'accès rapide ou en exécutant la commande TOOLBOX. Il prend en charge un affichage flottant ou peut être fixé à gauche ou à droite de la zone de dessin pour s'adapter aux différentes habitudes des utilisateurs.

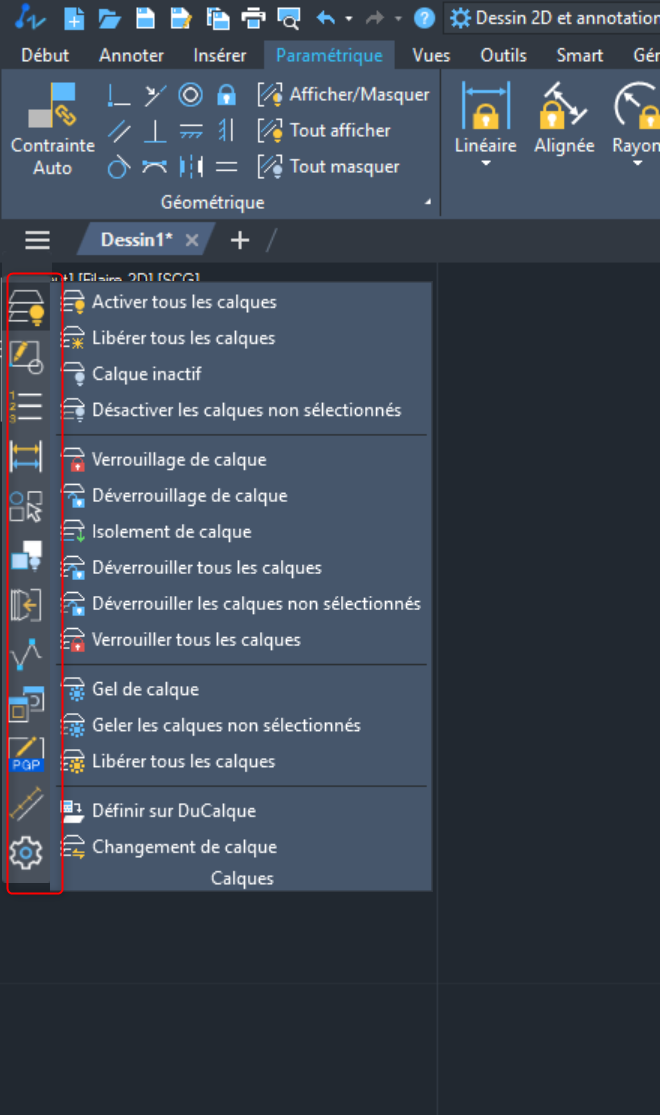

Figure 5. Interface de la boite à outils ZWCAD

Il prend en charge l'affichage et la configuration des raccourcis de commande de la boîte à outils ZWCAD, dans des paramètres personnalisés.

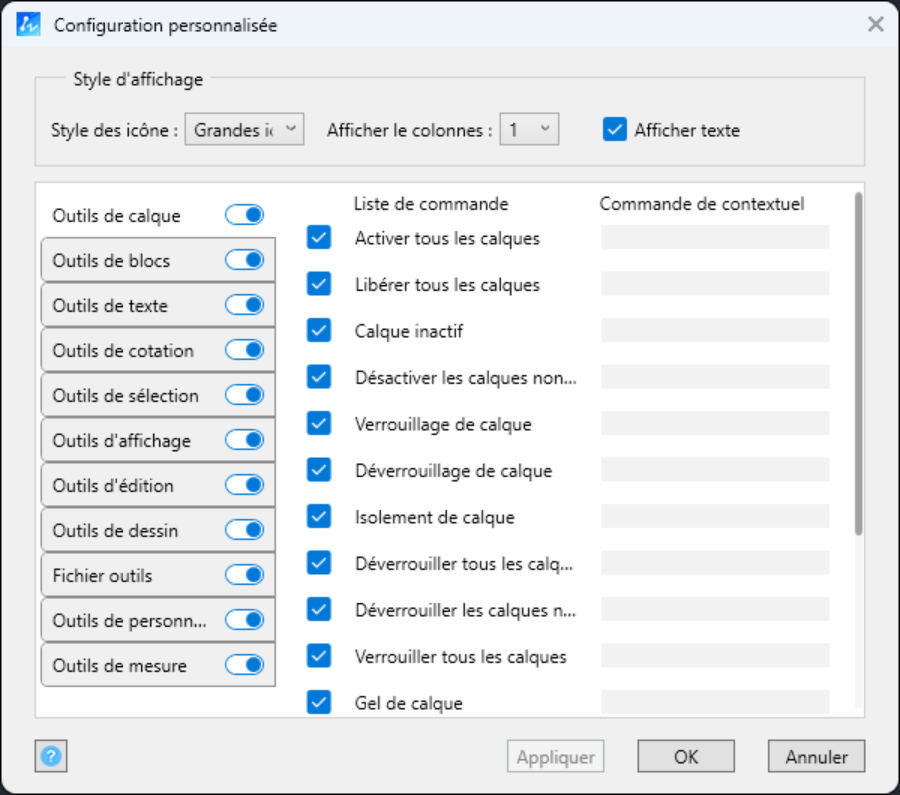

Figure 6. Boîte de dialogue de configuration personnalisée

Nouvelles fonctionnalités ajoutées

• · Ajout de la fonction de changement de calque :
• ✔ Exécutez la commande LAYSWITCH pour définir des raccourcis permettant des actions rapides sur les calques.
• · Ajout de la fonction de cotation automatique des objets :
• ✔ Exécutez la commande OBJECTDIMENSION pour coter automatiquement les lignes, polylignes, polylignes 3D, régions et contours de surfaces.
• · Ajout de la fonction d'évitement de chevauchements automatique du texte de cotation :

✔ Exécutez la commande DIMTEXTDODGE pour repositionner automatiquement le texte des cotes afin d'éviter les chevauchements.

• · Ajout de la fonction de fusion des cotations :
• ✔ Exécutez la commande DIMMERGE pour fusionner plusieurs cotes alignées ou en angle dans la même direction de ligne de cotation.

Amélioration des blocs

Optimisation de l'affichage et de la gestion des blocs

• · Amélioration de la précision de l'affichage des blocs, de la création, de la réutilisation, de l'édition sur place, de l'édition des blocs, de l'édition des poignées, du recadrage, de la modification générale, de l'édition des attributs, du masquage des blocs et de la compatibilité avec les flexiblocs.

Édition rapide des attributs

• · Ajout de la commande ATTIPEDIT, permettant une modification rapide de la valeur des attributs dans les blocs.
• · En double-cliquant sur un attribut tout en maintenant la touche CTRL, les utilisateurs peuvent réduire le nombre d'étapes et accélérer l'édition des attributs.

Modification des noms de blocs

• · Ajout de la commande CHGBNAME, permettant de modifier les noms des blocs, qu'il s'agisse de tous les blocs, d'une sélection spécifique ou d'un bloc unique.
• · L'utilisateur peut sélectionner directement un bloc et utiliser le menu contextuel pour choisir l'option Modifier le nom du bloc, réduisant ainsi les manipulations et améliorant l'efficacité du travail en conception.

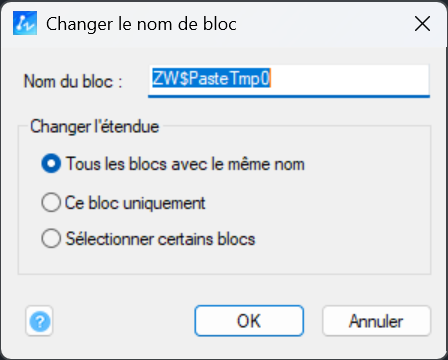

Figure 7. Boîte de dialogue « Modifier le nom du bloc »

Enregistrement en tant que nouveau bloc après modification

• · Après modification d'un bloc, il est possible de l'enregistrer sous un nouveau bloc sans affecter l'original.
• · Les utilisateurs peuvent définir un nouveau nom de bloc et un point de base, ou simplement modifier le point de base sans changer le nom du bloc.
• · Les modifications peuvent être appliquées à toutes les instances du bloc d'origine si nécessaire.

Remplacement partiel des blocs

• · Il est désormais possible de remplacer uniquement les blocs situés dans une zone sélectionnée, permettant une adaptation rapide en fonction des besoins réels.

• · Cette amélioration offre plus de flexibilité dans la conception et la gestion des blocs. Amélioration de la compatibilité des flexiblocs

• · Détection et correction automatique de la compatibilité entre les flexiblocs et d'autres logiciels de CAO.

• · Prise en charge de l'édition bidirectionnelle et de l'interopérabilité sans perte avec les principaux logiciels de CAO du marché.

Amélioration de l'impression

La fonction SMARTPLOT a été entièrement mise à jour, avec une interface interactive restructurée et une meilleure visualisation des fonctionnalités. En termes de fonctionnalités, elle prend désormais en charge la recherche automatique des cadres d'image dans les documents, la recherche de cadres d'image sur plusieurs fichiers de dessin, la génération en lot de mises en page selon l'échelle, ainsi que le rognage automatique des images en fonction des cadres lors du découpage.

L'optimisation des fonctions auxiliaires comprend l'ajout de l'ordre d'impression et l'amélioration de l'impression en noir et blanc, entre autres. De plus, la nouvelle version a amélioré l'efficacité d'impression pour les fichiers PDF, DWF et les imprimantes physiques, tout en assurant une compatibilité avec les fichiers de configuration d'impression au format PC3.

Reconstruction de SMARTPLOT

Le panneau de fonction a été simplifié avec l'ajout d'un aperçu de la liste des cadr

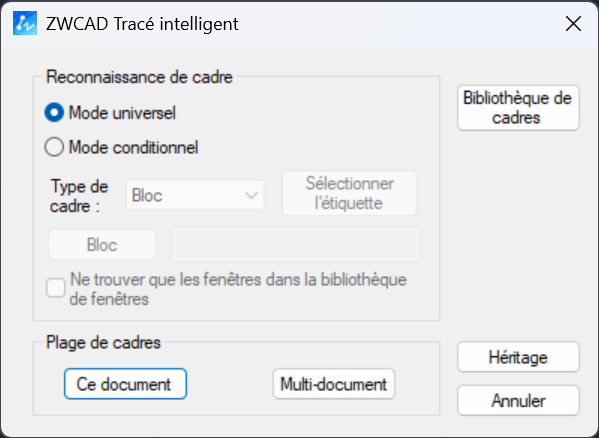

Figure 9. Boîte de dialogue SMARTPLOT

SMARTPLOT prend en charge l'association automatique des bordures d'image aux formats d'impression.

Il offre également des méthodes de dénomination riches et flexibles pour les cadres d'image, prenant en charge des méthodes de dénomination personnalisées basées sur les informations des cadres d'image et permettant de combiner librement préfixes, suffixes, numéros et informations de dessin.

La fonction de recherche multi-documents a été optimisée, permettant la recherche de bordures d'image dans plusieurs documents selon des conditions spécifiées et la définition d'une plage de recherche automatique pour ces bordures. SMARTPLOT prend en charge la génération automatique en lot des mises en page, tout en permettant l'application des échelles d'impression et des paramètres de page.

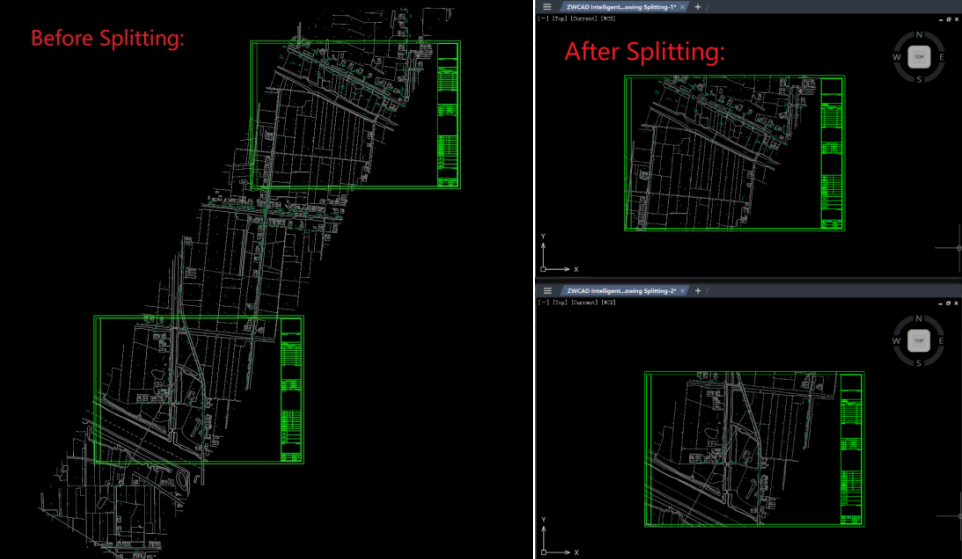

Les dessins divisés peuvent être recadrés automatiquement. Les références et les plans de base dépassant la bordure d'image peuvent être directement rognés en fonction de la plage de la bordure lors du découpage.

Figure 13. Exemple de schéma de désassemblage

La fonction de bibliothèque de bordures a été optimisée, permettant la configuration prédéfinie de l'exportation des cadres courantes et la recherche automatique des cadres fréquemment utilisées.

Figure 14. Boîte de dialogue Bibliothèque de bordures

Plusieurs ordres de reconnaissance ont été ajoutés, prenant en charge huit modes d'organisation et d'ordre de sélection, tout en permettant un ajustement manuel de l'ordre des cadres dans la liste d'aperçu.

Amélioration de l'efficacité d'impression pour les formats PDF, DWF et les imprimantes physiques

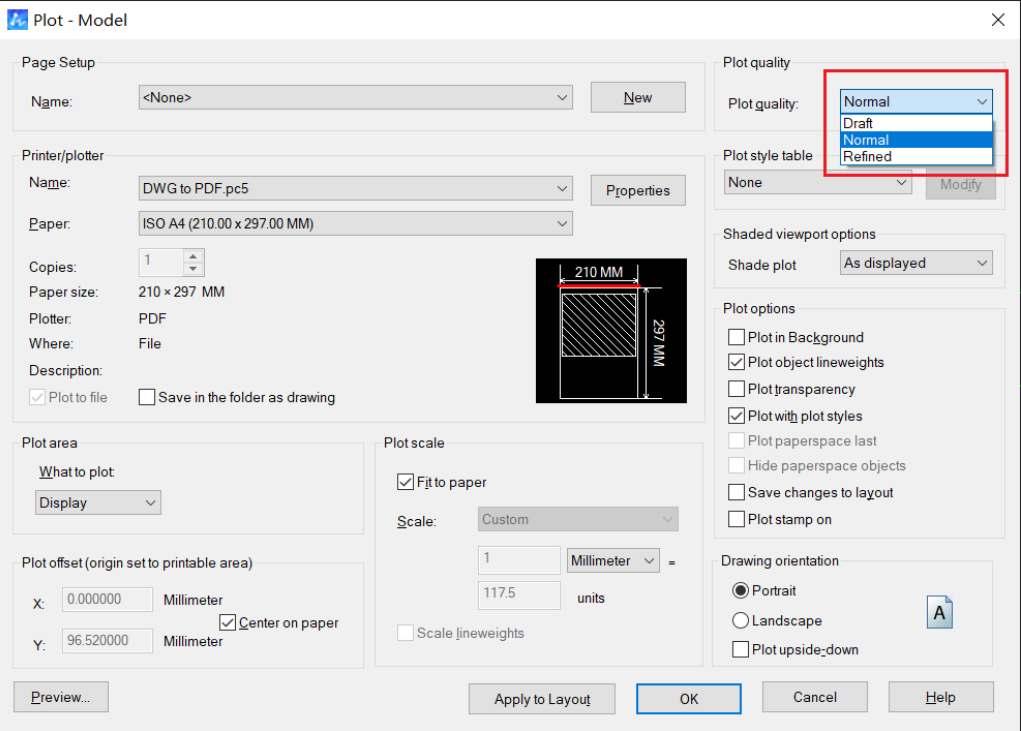

La taille des fichiers PDF et DWF générés par ZWCAD a été réduite, avec un taux de compression supérieur à 50 % pour les fichiers graphiques complexes. Une nouvelle option de qualité d'impression a été ajoutée, permettant de spécifier rapidement la qualité d'image souhaitée.

Compatible avec les fichiers PC3

ZWCAD prend en charge la lecture directe des fichiers de configuration d'impression PC3 enregistrés par des logiciels compatibles. Il prend également en charge la lecture directe des fichiers PMP, garantissant une interopérabilité mutuelle, améliorant ainsi la compatibilité logicielle et réduisant les contraintes liées au remplacement des configurations d'impression.

Amélioration des fonctions interactives

Optimisation de la fonction RECHERCHER

La recherche de texte prend désormais en charge les opérations via un panneau dédié, permettant l'édition du contenu recherché en temps réel pendant la recherche.

La prise en charge du raccourci clavier "CTRL+F" a également été ajoutée pour un accès plus rapide à la fonction de recherche.

Figure 17. Volet Rechercher et Remplacer

Optimisation de la fonction FILTRER

La boîte de dialogue FILTRER a été séparée de la boîte de dialogue RECHERCHER, sa conception ainsi que son processus d'utilisation ont été simplifiés pour une meilleure ergonomie.

Optimisation de la fonction SMARTSEL

Le filtrage des objets de base prend désormais en charge les opérations via un volet dédié, permettant aux utilisateurs d'effectuer un filtrage combiné basé sur les types d'objets et leurs attributs.

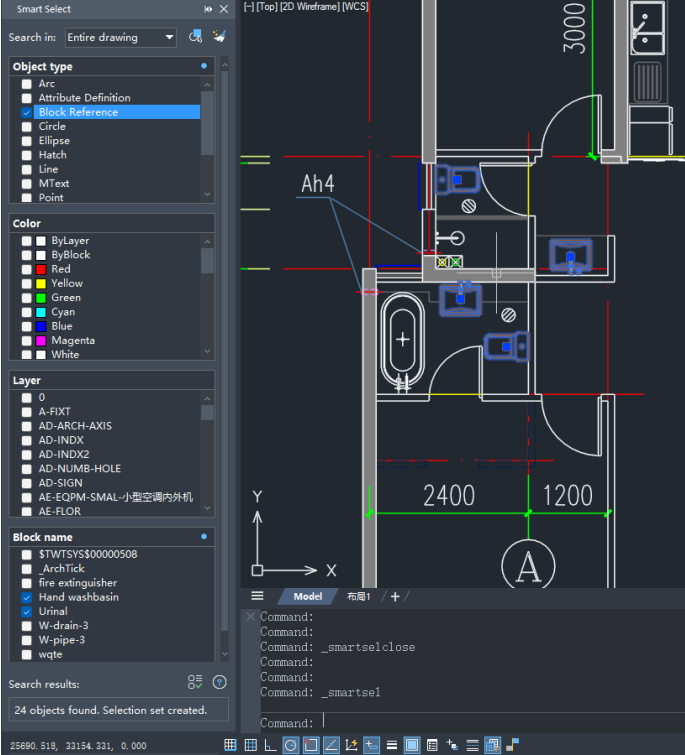

Figure 18. Exemple de sélection intelligente avec filtrage combiné

Sélection des objets pour le filtrage dans la zone de dessin

En cliquant sur des entités dans la zone de dessin, il est possible de filtrer directement les objets partageant les mêmes attributs, tels que le calque, la couleur, le type de ligne ou le nom du bloc. Cette fonction prend en charge la sélection via les menus déroulants et les volets du ruban.

Clic sur les mots-clés de la ligne de commande

Lors de l'exécution d'une commande, les utilisateurs peuvent cliquer sur un mot-clé dans la ligne de commande pour activer directement l'option de commande correspondante.

Amélioration des cotations

Les fonctions de cotations ont principalement bénéficié des améliorations suivantes : optimisation du processus de la commande COT, prise en charge de la définition de calques dédiés aux cotations, mise en place des menus de poignées de cotation, et prise en charge de la création de lignes centrales et de repères de centre.

COT

La commande COT a été revue pour permettre une reconnaissance intelligente des objets sélectionnés et créer de manière continue les cotations les mieux adaptés au contexte actuel, le tout dans le même flux de commande. Les objets pris en charge incluent :

• · Cotation linéaire : création de cotations horizontales, verticales ou alignées.
• · Cotation d'arc : création de cotations de rayon, de diamètre, de longueur d'arc ou d'angle.
• · Cotation des cercles : création de cotations de diamètre, de rayon, de longueur d'arc ou d'angle.
• · Cotations d'angle : création de cotations continues ou de base.

Support des calques de cotation

Il est désormais possible pour les utilisateurs de définir des calques dédiés aux cotations, ces derniers pouvant être définis via les menus ou via la variable système DIMLAYER.

Menu contextuel sur les grips de cotation

L'ajout d'un menu contextuel sur les grips de cotation simplifie les opérations d'édition des textes de cotation et des tailles de lignes de cotation, offrant des points d'entrée simples et rapides pour des opérations comme les cotations de base, les cotations continues, l'inversion des flèches et d'autres ajustements.

Support de la création de lignes centrales et de repères de centre

De nouvelles fonctions de ligne d'axe et de marque de centre ont été ajoutées, permettant la création de lignes centrales associées pour les objets lignes ou de repères de centre pour les cercles ou arcs sélectionnés, tout en offrant la possibilité d'ajuster l'apparence de ces éléments.

Figure 20. Exemple de dessin de ligne centrale et de repère de centre

Amélioration de l'affichage

Résolution du problème de surlignage des objets superposés lorsqu'ils sont sélectionnés

Lorsqu'ils se chevauchent complètement ou partiellement, les objets peuvent être sélectionnés et le contour inférieur sera mis en surbrillance.

Amélioration de l'effet de surlignage

En ajustant la couleur de surlignage, en augmentant le contraste et en optimisant le lissage des bords, l'expérience utilisateur est considérablement améliorée. En combinant l'accélération matérielle et des techniques d'optimisation du rendu, la fluidité et la précision de l'affichage des éléments surlignés sont améliorées, rendant le travail de conception plus efficace et intuitif.

Optimisation de la fonction d'accélération matérielle

Les problèmes d'affichage et l'impossibilité d'activer les cartes graphiques sous accélération matérielle ont été résolus.

Amélioration de la fluidité d'exécution des dessins 3D

Pour les dessins 3D comportant plus de 1 million de facettes triangulaires, la mémoire graphique utilisée est réduite de plus de 30%. L'utilisation maximale de la mémoire est réduite de plus de 25% lors de l'ouverture des images. La navigation dans les modèles 3D est améliorée de plus de 50%, tandis que l'efficacité des modifications générales est augmentée de 90%. La vitesse de sauvegarde a été augmentée de 10%, et la fermeture des dessins est 10% plus rapide.

Pour les dessins 3D avec plus de 100 000 facettes triangulaires, la réduction de la mémoire graphique utilisée, l'amélioration de la navigation, l'optimisation des performances de sauvegarde et de fermeture suivent des tendances similaires.

Blocs intelligents

Prise en charge de la fonction Smart Matching

La commande SMARTMATCH a été ajoutée, permettant la sélection en lot d'objets identiques, avec positions, échelles, angles, miroirs différents. Les paramètres de correspondance peuvent être définis via la boîte de dialogue Smart Match, facilitant ainsi la sélection pour les utilisateurs.

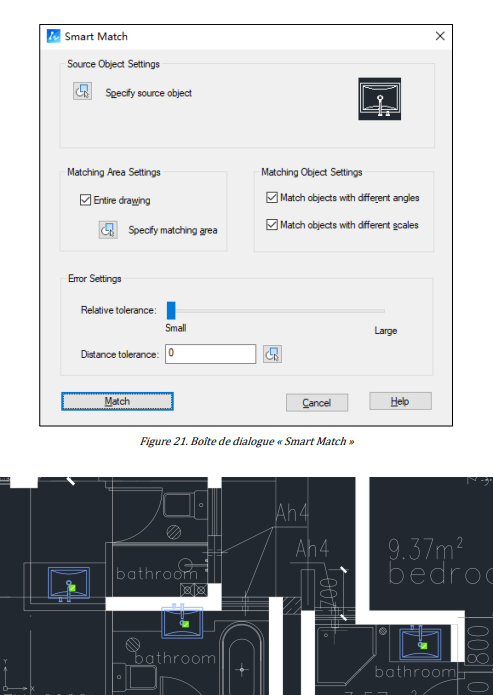

Figure 21. Boîte de dialogue « Smart Match »

Prise en charge de la fonction de bloc par lot

La commande BATCHBLOCK a été ajoutée, permettant d'analyser des entités et de créer de nouveaux blocs ou de les remplacer par des blocs existants via la boîte de dialogue Batch Block. Les utilisateurs peuvent ainsi éditer par lot les mêmes objets dans les blocs, réduisant ainsi les opérations répétitives.

Prise en charge de la fonction de comptage

Elle permet de compter le nombre d'éléments via la palette Count et de générer des tableaux statistiques, réduisant ainsi le travail de comptage pour les utilisateurs.

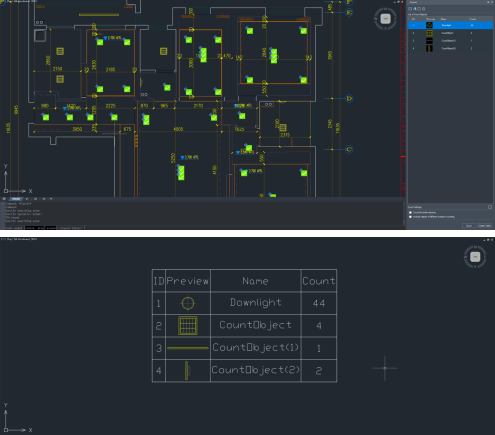

Figure 24. Example of Count results

Prise en charge de la fonction de recherche d'objets similaires

Les commandes SIMILARSEARCH et SIMILARSEARCHCLOSE ont été ajoutées, permettant la recherche des blocs similaires parmi les objets existants dans les dessins via la palette Similar Search. Cette fonction permet de réutiliser les blocs, remplaçant ainsi la comparaison et la recherche manuelles.

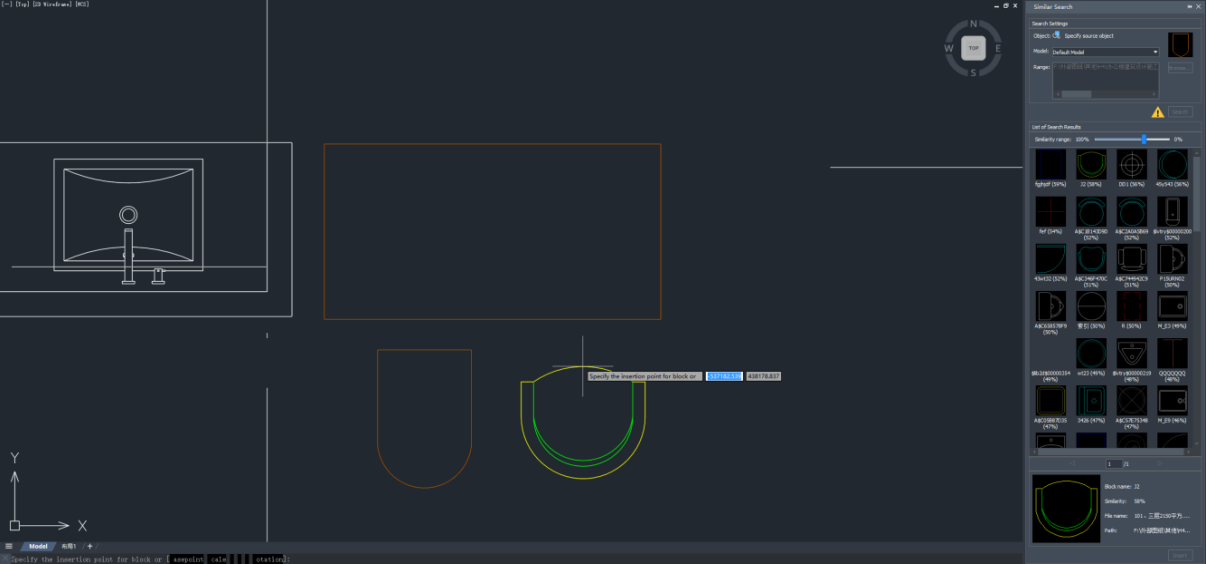

Figure 25. Exemple des résultats de la recherche de graphiques similaires

GeoService : Compatibilité avec les systèmes de coordonnées

La compatibilité avec les systèmes de coordonnées des principaux logiciels concurrents a été améliorée, permettant à ZWCAD de lire plus de 900 systèmes de coordonnées enregistrés par des logiciels de CAO concurrents. Cette mise à jour prend également en charge l'utilisation de localisations géographiques pour attacher des nuages de points au format RCS. De plus, une nouvelle fonctionnalité a été ajoutée. Les marqueurs de localisation, permettant aux utilisateurs d'ajouter des positions de localisation dans leurs dessins, incluant des informations de localisation géométrique, géographique, des descriptions textuelles et d'autres informations.

Amélioration de la compatibilité des outils FAS/VLX

L'ensemble des instructions LISP binaire a été mis à jour pour améliorer la capacité de ZWCAD à analyser le code binaire FAS, ce qui améliore la compatibilité avec les fichiers FAS/VLX. Cette mise à jour prend également en charge les schémas de cryptage LISP basés sur le code binaire FAS, offrant une meilleure protection pour les développeurs LISP afin de sécuriser leur code source. De plus, ZWCAD prend désormais en charge le chargement et l'utilisation d'une plus large gamme d'applications FAS/VLX.
