AJUSTER

Bouton : TRIM
Ruban : Début » Modification » Ajuster
Barre d'outils : Modification » Ajuster
Menu : Modification » Ajuster
Clavier : AJUSTER
Alias : AJ

Ajuste les pièces qui se trouvent à l'extérieur du contour spécifié.

L'objet qui peut être ajusté comprend un arc, un cercle, un arc elliptique, une ligne droite, une polyligne 2D ou 3D ouverte, un rayon, une spline et une Xline.

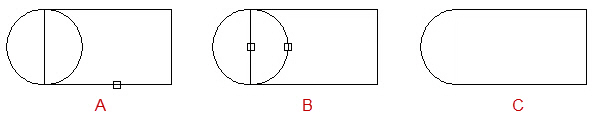

trim
A : Sélectionner l'arête de coupe B : Sélectionner l'objet à ajuster C : Résultat

Sélectionner les arêtes sécantes​

Sélectionner les objets comme contour d'ajustage ou presser Entrée pour sélectionner tous les objets comme contour d'ajustage. Après la sélection, vous pouvez sélectionner un objet à ajuster ou appuyer sur SHIFT pour sélectionner un objet à prolonger.

Un contour valide pour l'ajustement comprend une polyligne 2D ou 3D, un arc, un cercle, une ellipse, une ligne droite, une ligne droite, un rayon, une région, une spline, du texte et une Xline.

Arête​

Si l’objet à découper ne partage pas d’intersection concrète avec la courbe de réduction, utilisez le mode Extension.

Prolongement​

Ajuste l'objet sélectionné le long de la ligne d'extension du contour de l'ajustement.

Pas de prolongement​

N'ajuste que l'objet qui croise le contour de l'ajustement dans l'espace 3D.

Trajet​

Sélectionne plusieurs objets à ajuster par la clôture et appuie sur Entrée pour confirmer l'ajustement.

Capture​

Spécifie une fenêtre rectangulaire et ajuste l'objet intersecté avec elle ou à l'intérieur de la fenêtre.

Mode​

Configurez le mode d’ajustement.La commande Ajuster est divisée en trois modes de fonctionnement, qui sont contrôlés par la variable système TRIMEXTENDMODE.

Rapide​

Pour activer le mode rapide, définissez un objet pour l’ajustement, et toutes les entités du dessin seront traitées comme des limites d’ajustement.Si cet objet d’ajustement ne croise pas la courbe de réduction, il sera effacé.

Standard​

Pour passer au mode Standard, définissez successivement la limite de l’ajustement et l’objet à ajuster.

Exmode​

Pour passer en mode amélioré, indiquez la courbe de réduction et un point du côté de réduction, puis tous les objets du dessin qui croisent la courbe de réduction seront réduits.

Projection​

Spécifie un mode de projection utilisé lors de l'ajustement d'objets.

Aucune​

Spécifie qu'il n'y a pas de projection lors de l'ajustement. N'ajuste que les objets qui se croisent avec le contour d'ajustement dans l'espace 3D.

SCU​

Ajuste les objets qui ne se croisent pas avec le contour de l'ajustement dans l'espace 3D et spécifie la projection sur le plan XY du SCU actuel.

Vue​

Ajuste les objets qui croisent le contour dans la vue courante et spécifie la projection le long de la direction de la vue courante.

Effacer​

Supprime l'objet sélectionné du dessin dans le processus d'exécution de la commande AJUSTER .

Annuler​

Annule l'opération précédente de AJUSTER.

Référence associée​

Utilisation de la commande AJUSTER​

Pour ajuster un objet​

  1. Cliquer sur Début onglet » Modification panel » Ajuster.

  2. Sélectionner les objets qui serviront d'arêtes sécantes.

    Pour sélectionner tous les objets du dessin en tant qu'arêtes sécantes potentielles, appuyer sur la touche Entrée sans sélectionner aucun objet.

  3. Sélectionner les objets à ajuster.

Pour ajuster en 3D à l'aide du plan de vue courant​

  1. Cliquer sur Début onglet » Modification panel » Ajuster.

  2. Sélectionner l'arête sécante pour l'ajustement.

  3. Entrer p (Projection).

  4. Entrer v (Vue)

  5. Sélectionner les objets à ajuster.

Pour ajuster en utilisant l'espace 3D​

  1. Cliquer Début onglet » Modification panel » Ajuster.

  2. Sélectionner les arêtes sécantes à utiliser pour l'ajustement.

  3. Entrer p (Projection).

  4. Entrer n (Aucun).

  5. Sélectionner l'objet à ajuster.
