ARC

Bouton : ARC
Ruban : Début » Dessin » Arc
Barre d'outils : Dessin » Arc
Menu : Dessin » Arc
Clavier : ARC
Alias : A

Dessine une entité arc.

Diverses méthodes peuvent être adoptées pour dessiner un arc.

Point de départ​

Préciser le point de départ de l’arc.

Deuxième point​

Dessine un arc en spécifiant le deuxième point et le point final de l'arc.

pt Final​

Préciser le point final de l’arc.

Dessiner un arc en définissant son point de départ(1), son deuxième point(2) et le point final(3).

Arc_3point

Centre​

Spécifie le centre de l'arc, puis le point final ou l'angle ou la longueur de l'arc pour dessiner un arc.

Extrémité​

Préciser un point, et le point final de l’arc est sur le rayon défini par le point désigné(3) et le centre(2).

Dessiner un arc dans le sens inverse des aiguilles d'une montre du point de départ au point final en utilisant le centre spécifié. Le troisième point spécifié n’est pas nécessairement le point final de l’arc.

Arc_StartCenterThird

Angle​

Préciser l’angle inclus de l’arc.

Dessiner un arc en définissant son point de départ(1), le centre(2) et l’angle inclus.Si l’angle est positif, un arc est dessiné dans le sens inverse des aiguilles d’une montre(a), et si l’angle est négatif, il est dessiné dans le sens des aiguilles d'une montre(b).

Arc_StartCenterAngle

Longueur de corde​

Préciser la longueur de la corde de l’arc.

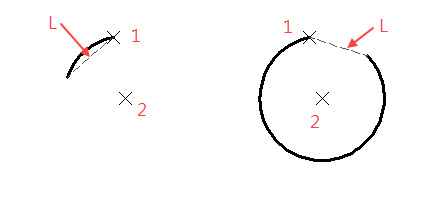

Dessiner un arc en définissant son point de départ(1), le centre(2) et la longueur de la corde.Si la longueur de la corde est positive, un arc est dessiné dans le sens inverse des aiguilles d’une montre, et si la longueur de la corde est négative, il est dessiné dans le sens des aiguilles d'une montre.

Arc_StartCenterChord

Point final​

Après avoir désigné le point de départ et le point final de l'arc, vous pouvez désigner le centre, l'angle, la direction, ou le point de départ du rayon pour dessiner un arc.

Centre​

Préciser le centre de l’arc.

Dessiner un arc dans le sens inverse des aiguilles d’une montre en désignant le point de départ, le point final et le centre.Le point d’arrivée de l’arc est sur le rayon défini par le point final spécifié et le centre.Le point final spécifié n’est pas nécessairement le point final de l’arc.

Arc_StartThirdCenter

Angle​

Préciser l’angle inclus de l’arc.

Dessiner un arc en définissant son point de départ(1), le centre(2) et l’angle inclus.Si l’angle est positif, un arc est dessiné dans le sens inverse des aiguilles d’une montre(a), et si l’angle est négatif, il est dessiné dans le sens des aiguilles d'une montre(b).

Arc_StartEndAngle

Direction​

Préciser la direction tangentielle au point de départ.

Tout arc, mineur ou majeur, dans le sens des aiguilles d'une montre ou l’inverse, peut être créer d’un point de départ(1) au point final(2) et la direction tangentielle au point final est définie par le troisième point spécifié(3).

Arc_StartEndDirection

Rayon​

Préciser le rayon de l’arc.

Dessiner un arc du point de départ au point final en utilisant le rayon spécifié.Si le rayon de l’arc est positif, un arc mineur est dessiné, et si le rayon est négatif, un arc majeur est dessiné.

Arc_StartEndRadius

Centre​

Dessine un arc en spécifiant d'abord le point central de l'arc, puis en spécifiant le point de départ, le point final, l'angle ou la longueur de corde.

Point de départ​

Préciser le point de départ de l’arc.

Extrémité​

Préciser le point de départ et le point final, et le point final de l’arc est sur le rayon défini par le point final spécifié et le centre.

Arc_CenterStartEnd

Angle​

Spécifie le centre, le point de départ de l'arc, puis spécifie l'angle inclus pour dessiner un arc.

Dessiner un arc en désignant son centre(1), son point de départ(2) et l’angle inclus. Si l’angle est positif, un arc est dessiné dans le sens inverse des aiguilles d’une montre(a), et si l’angle est négatif, il est dessiné dans le sens des aiguilles d'une montre(b).

Arc_CenterStartAngle

Longueur de corde​

Après avoir spécifié le centre et le point de départ de l'arc, puis la longueur de l'accord pour dessiner l'arc.

Dessiner un arc en définissant son centre(1), le point de départ(2) et la longueur de la corde.Si la longueur de la corde est positive, un arc est dessiné dans le sens inverse des aiguilles d’une montre, et si la longueur de la corde est négative, il est dessiné dans le sens des aiguilles d'une montre.

Arc_CenterStartChord
