CACHE
Bouton :
Barre d'outils : Rendu » Masquer
Menu : Affichage » Masquer
Clavier : CACHE
Alias : HI
Élimine les lignes cachées.
Avec cette commande, les lignes cachées de tous les solides de la vue 3D seront éliminées de l'écran.
Les objets suivants seront considérés comme des surfaces non transparentes d'objets cachés par CACHE : cercles, solides, lignes larges, texte, régions, segments de polyligne larges, faces 3D, mailles polygonales et les arêtes extrudées d'objets dont l'épaisseur n'est pas nulle. S'ils sont extrudés, les cercles, les pleins, les lignes larges et les segments de polyligne larges seront considérés comme des objets solides équipés de surfaces supérieure et inférieure.
La commande CACHE n'est pas disponible pour les objets sur les calques gelés, mais elle est toujours disponible pour les objets sur les calques fermés.

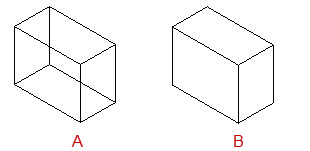

A : Avant CACHE B : Après CACHE
Référence associée
Utilisation de la commande CACHE
Masquer des lignes dans l'ensemble du dessin
- Cliquer sur Vues onglet » Styles visuels panel » Masquer.
Les lignes restent cachées jusqu'à ce que vous effectuiez une action qui régénère le dessin et ré affiche une vue filaire de ligne cachée.
