DEMIDROITE

Bouton : RAY
Ruban : Début » Dessin » Demi-droite
Menu : Dessin » Demi-droite
Clavier : DEMIDROITE

Crée un objet linéaire qui commence à partir d'un point et s'étend à l'infini.

Créer un ou plusieurs objets rayons en cliquant sur la zone de dessin ou en saisissant les valeurs des coordonnées.

Point de départ de la Demi-Droite​

Dessine un rayon en spécifiant son point de départ et son point de passage. Vous pouvez dessiner plus d'un rayon à partir du point de départ, et appuyez sur Entrée pour terminer le dessin.

Bissect​

Crée un rayon pour diviser l'entité spécifiée ou l'angle.

Point Vertex​

Spécifie le sommet de l'angle à couper en deux, puis indique le point de départ et d'arrivée de l'angle. Le nouveau rayon créé est commencé à partir du sommet le long de la ligne biseautée de l'angle.

ray_bisect_angel
A : Vertex B : Point de départ de l'angle C : Point final de l'angle

Entité​

Sélectionner une ligne, un arc ou une polyligne pour créer son rayon biseauté.

Pour un arc ou un segment d'arc dans une polyligne, le rayon biseauté est crée d’un point central et au travers le point du milieu de l’arc.

Spécifier un coté pour la Demi-Droite bissectrice​

Pour un segment de ligne ou un segment d’une ligne droite dans une polyligne, désigner un point sur un côté de l’objet afin de déterminer la direction de dessin du rayon.Un rayon est crée, commençant du point de milieu du segment de la ligne et perpendiculaire au segment de ligne sur le côté où se trouve le point désigné.

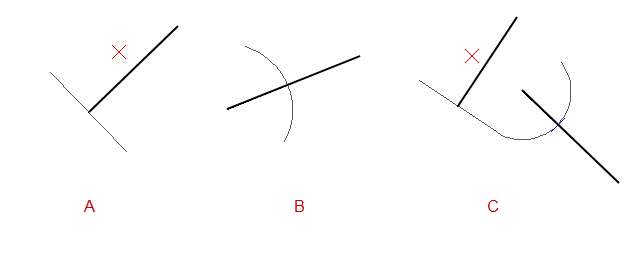

ray_bisect_line
A : Segment de ligne B : Arc C : Polyligne

Horizontale​

Spécifier les points de départ pour créer un ou plusieurs rayons horizontaux et appuyer sur la touche Entrée pour terminer le dessin.

Verticale​

Spécifier les points de départ pour créer un ou plusieurs rayons verticaux, et appuyer sur la touche Entrée pour terminer le dessin.

Angel​

Créer un rayon dans un angle spécifié ou en spécifiant l'angle inclus entre le rayon et l'entité de référence.

Angle​

Spécifier l'angle entre le rayon et la direction positive de l'axe X, et indiquer le point de départ pour créer un ou plusieurs rayons, puis presser Entrée pour terminer votre dessin.

Reference​

Spécifier l'objet de référence et l'angle entre le rayon et la référence, pour créer un ou plusieurs rayons à partir d'un point de départ spécifié, et appuyer sur Entrée pour terminer votre dessin.

Les objets de référence disponibles comprennent la ligne, le rayon, la ligne et le segment de ligne droite en polyligne.

Décalage​

Dessine un rayon parallèle à une autre entité en spécifiant la distance de décalage ou en spécifiant le point de passage.

L'entité décalée doit être une ligne, un segment de ligne droite en polyligne, un rayon ou une XLine.

Distance de décalage​

Après avoir spécifié la distance de décalage et l'objet à décaler, choisir un point sur un côté de l'objet pour créer le rayon. L'orientation du rayon coïncide avec l'ordre de tirage de l'objet sélectionné.

Vous pouvez spécifier l'objet et l'orientation à décaler plus d'une fois pour dessiner des rayons dans un décalage spécifié, jusqu'à ce que vous appuyez sur Entrée.

Par le point​

Spécifie un point de passage et un objet pour créer un rayon parallèle à l'objet et commencer à partir du point de passage. L'orientation du rayon coïncide avec l'ordre de tirage de l'objet sélectionné.

Vous pouvez spécifier le point de passage et l'objet plus d'une fois pour créer plusieurs rayons, jusqu'à ce que vous appuyiez sur la touche Entrée.

Effacer​

Contrôler s’il faut supprimer l’objet d’origine après le décalage.Par défaut, l’objet d’origine n’est pas supprimé.

Calque​

Contrôler s'il faut mettre l’objet décalé dans le calque actuel, ou dans le calque sur lequel l’objet se trouve.Par défaut, l’objet décalé est placé dans le calque dans lequel se trouve celui de l’origine.

Référence associée​

Utilisation de la commande DEMIDROITE​

Pour créer un rayon​

  1. Cliquer sur Début onglet » Dessin panel » Demi-droite.

  2. Spécifier le point de départ du rayon.

  3. Spécifier un deuxième point par lequel le rayon doit passer.

  4. Continuer à spécifier des points de passage pour créer plus de rayons jusqu'à ce que vous appuyiez sur la touche Entrée.

    Les rayons créés sont issus du même point.

Pour créer une ligne de construction​

  1. Cliquer sur Début onglet » Dessin panel » Droite.

  2. Spécifier un point pour localiser la ligne de construction.

  3. Préciser un point de passage de la ligne de construction.

  4. Continuer à spécifier des points de passage pour créer d'autres lignes de construction jusqu'à ce que vous appuyiez sur la touche Entrée.

    Les lignes de construction créées passent toutes par le premier point spécifié.
