SECTION (SLICE)

Bouton : SLICE
Ruban (3D) : Solide » Edition de solides » Section
Barre d'outils : Solides » Section
Menu : Dessin » Solides » Section
Clavier : SECTION
Alias : SL

Coupe l'objet spécifié pour créer un nouveau solide ou une nouvelle surface 3D.

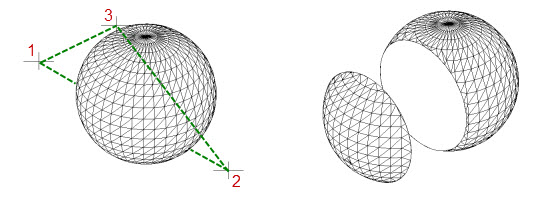

slice

Vous pouvez choisir de conserver les deux côtés des objets coupés ou simplement spécifier un côté. Les objets coupés conservent les propriétés de couleur et de calque des objets originaux.

Objets à couper​

Sélectionne les objets à couper. Les objets peuvent être des solides 3D ou des surfaces.

Spécifier un point sur le plan​

Spécifier le premier point utilisé pour définir le plan de coupe et continuer à spécifier le deuxième et le troisième point en fonction des invites de la ligne de commande.

Objet planaire​

Utiliser le plan dans lequel se trouve l'objet sélectionné comme plan de coupe. L'objet sélectionné peut être un cercle, une ellipse, un arc, une spline ou une polyligne 2D.

Surface​

Une surface peut être choisie comme plan de coupe.

Axe Z​

Définit le plan de coupe en spécifiant un point situé dans le plan et un point sur l'axe Z.

Vue​

Spécifie que le plan de coupe est aligné sur le plan de vue courant.

XY​

Aligne le plan de coupe avec le plan XY du SCU actuel et localise le plan en spécifiant un point.

YZ​

Aligne le plan de coupe avec le plan YZ du SCU actuel et localise le plan en spécifiant un point.

ZX​

Aligne le plan de coupe avec le plan ZX du SCU actuel et localise le plan en spécifiant un point.

3Points​

Spécifie trois points pour déterminer le plan de coupe.

Spécifier un point sur le côté désiré​

Détermine quel côté de l'objet coupé reste en spécifiant un point. Le point spécifié ne peut pas être placé sur le plan de coupe.

Garder les deux côtés​

Les deux côtés de l'objet coupé sont conservés.

Référence associée​

Utilisation de la commande SECTION​

Pour couper un objet solide 3D ou une surface en utilisant le plan de coupe​

  1. Cliquer sur Solide onglet » Edition de solides panel » Séparé.

  2. Sélectionner l'objet solide 3D ou la surface à couper.

  3. Spécifier trois points pour définir le plan de coupe.

  4. Spécifier un point pour retenir l'objet coupé du même côté, ou entrer d (Garder les deux côtés) pour retenir les deux côtés.

Pour couper un objet solide en 3D ou une surface à l'aide d'un objet planaire​

  1. Cliquer sur Solide onglet » Edition de solides panel » Séparé.

  2. Sélectionner l'objet solide 3D ou la surface à couper.

  3. Dans la ligne de commande, entrer o (Objet planaire).

  4. Sélectionner un objet comme plan de coupe, y compris un cercle, un arc, une spline 2D ou une polyligne 2D.

  5. Spécifier un point pour retenir l'objet coupé du même côté, ou entrer d (Garder les deux côtés) pour retenir les deux côtés.

Pour couper un objet solide en 3D ou une surface en utilisant la surface​

  1. Cliquer sur Solide onglet » Edition de solides panel » Séparé.

  2. Sélectionner l'objet solide 3D ou la surface à couper.

  3. Dans la ligne de commande, entrer s (Surface).

  4. Sélectionner une surface comme plan de coupe.

  5. Spécifier un point pour retenir l'objet coupé du même côté, ou entrer d (Garder les deux côtés) pour retenir les deux côtés.
