SOLPROFIL

Bouton :
Ruban (3D) : Solide » Coupe » Profil ou Maille » Coupe » Profil
Barre d'outils : Solide » Profil
Menu : Dessin » Solide » Profil
Clavier : SOLPROFIL

Crée le profil 2D pour l'objet solide 3D.

La commande SOLPROF n'est disponible que dans l'espace Papier ou Présentation. Vous devez activer les fenêtres dans lesquelles l'objet solide est placé, et le profil créé y sera également affiché.

Choix des objets

Select the object whose contour is to be generated.

Affiche les lignes cachées sur un calque séparé

Oui

Deux blocs sans nom seraient générés; L'un inclut tous les profils visibles pour les objets et placé dans un calque nommé d'après PV - poignée de fenêtre . un autre inclut toutes les lignes de masquage pour les objets et placé dans un calque nommé d'après PH - poignée de fenêtre. Si vous aviez chargé le type de ligne MASQUE, le profil caché serait converti automatiquement au type de ligne MASQUEE.

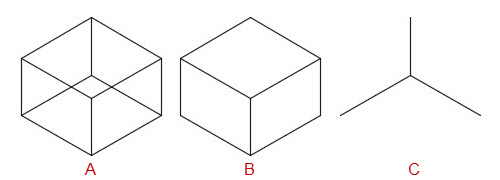

A : Solide 3D B : Lignes visibles C : Lignes masquées

Non

Traite tous les profils de l'objet comme des lignes visibles et crée un bloc sans nom, qui est placé sur un calque nommé d'après PV - poignée de fenêtres. Si plusieurs objets sont sélectionnés, un bloc sans nom sera créé pour chaque objet individuellement.

Par exemple, s'il y avait trois objets, qui sont la boîte, le cylindre et le cône, trois blocs sans nom nommés *U1, *U2 et *U3, seraient générés. U1 inclut les lignes de profil de la boîte, *U2 inclut les lignes de profil du cylindre, et *U3 inclut les lignes de profil pour le cône.

Projette les lignes du profil sur un plan

Oui

Projette le profil 3D sur un plan 2D et crée des profils avec des objets 2D.

Non

Crée les profils avec des objets 3D.

Supprimez les arêtes tangentes

Oui

Supprimez les arêtes tangentes dans les profils.

Non

Conservez les arêtes tangentes dans les profils.
