SURFGAU
Bouton :
Ruban (3D) : Maille » Primitive » Surface gauche
Barre d'outils : Surfaces » Surface gauche
Menu : Solide » Surfaces » Surface gauche
Clavier : SURFGAU
Crée un maillage polygonal 3D en sélectionnant quatre arêtes ou courbes contiguës.
EDGESURF peut être appliqué à quatre arêtes simples, qui peuvent être des arcs, des lignes, des splines, des polylignes 2D ou 3D ouvertes. Les quatre arêtes ne peuvent pas être coplanaires, mais doivent être reliées pour former un objet fermé. L'ordre dans lequel vous sélectionnez ces quatre arêtes détermine le maillage généré. le premier bord détermine la direction M du maillage généré, qui s'étend du point final le plus proche du point de sélection jusqu'à l'autre extrémité. Les deux bords reliés au premier bord forment la direction N de la maille. Les variables système SURFTAB1 et SURFTAB2 contrôlent la densité des surfaces M et N. La valeur minimale est 2, la valeur préréglée est 6 et la valeur maximale est 32766. Référence associée Utilisation de la commande SURFGAU
Utilisation de la commande SURFGAU
Pour créer un maillage défini par les arêtes
-
Cliquer sur Solide onglet » Maille panel » Surface gauche.
-

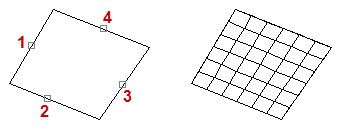

Sélectionner quatre arêtes ou courbes adjacentes. Après la sélection, le maillage défini par le bord sera automatiquement créé.
Le premier bord que vous sélectionnez détermine la direction M du maillage.
