Extraire et calculer les informations géométriques des objets
ZWCAD propose des commandes de mesure et d'interrogation pour obtenir des informations sur les objets : surface, périmètre, distance, angle, propriétés, état du dessin…
Ruban : Outils › Mesurer
Menu : Outils › Renseignements
| Besoin | Commande | Alias |
|---|---|---|
| Surface et périmètre | AIRE | AA |
| Distance et angle entre deux points | DISTANCE | DI |
| Coordonnées d'un point | ID | |
| Propriétés d'un objet | LISTE | LST |
| Mesures multiples (distance, rayon, angle, aire, volume, longueur et surface totales) | MESUREGEOM | MEA |
| Propriétés de masse d'une région ou d'un solide | PROPMECA |
Utilisez toujours les accrochages aux objets pour cliquer exactement sur les points des objets à mesurer.
Calculer une surface
Commande : AIRE (alias AA)
Ruban : Outils › Mesurer › Aire
Surface définie par des points
1️⃣ Lancez AIRE.
2️⃣ Cliquez le premier point, puis les suivants, dans l'ordre, pour décrire le contour.
3️⃣ Appuyez sur Entrée : la surface et le périmètre du polygone s'affichent.
Surface d'un objet fermé
1️⃣ Lancez AIRE.
2️⃣ Tapez O (Objet) et validez.
3️⃣ Sélectionnez l'objet : cercle, ellipse, polyligne fermée, polygone, région, solide…
ZWCAD affiche sa surface et son périmètre (ou sa circonférence).
Pour une ligne, un arc ou une spline, seule la longueur est calculée.
Additionner et soustraire des surfaces

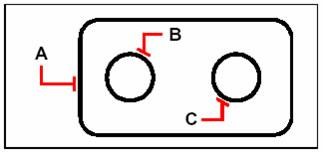

Exemple : la surface d'un joint percé de deux trous = surface du joint (A) − surface des cercles (B) et (C).

1️⃣ Lancez AIRE.
2️⃣ Tapez A (Ajouter).
3️⃣ Tapez O (Objet) et sélectionnez le contour extérieur (ou cliquez ses points), puis validez.
4️⃣ Tapez S (Soustraire).
5️⃣ Tapez O et sélectionnez les surfaces à retirer, puis validez.
6️⃣ Appuyez sur Entrée pour terminer : ZWCAD affiche la surface totale.
Pour obtenir rapidement la surface totale de plusieurs objets fermés, utilisez MESUREGEOM, option Surface totale (ZWCAD 2026). Voir aussi Quantitatifs et nomenclatures.
Mesurer une distance et un angle
Commande : DISTANCE (alias DI)
Ruban : Outils › Mesurer › Distance
1️⃣ Lancez DISTANCE.
2️⃣ Cliquez le premier point, puis le deuxième.
ZWCAD affiche :
- la distance (A) entre les points, en unités de dessin ;
- l'angle dans le plan XY (D) ;
- l'angle par rapport au plan XY ;
- les écarts Delta X (E), Delta Y (F) et Delta Z.
Afficher les informations d'un objet
Commande : LISTE (alias LST)
Ruban : Outils › Mesurer › Liste
1️⃣ Lancez LISTE.
2️⃣ Sélectionnez un ou plusieurs objets, puis validez.
La fenêtre de texte affiche, selon le type d'objet : le type, le calque, la couleur, le type de ligne, la position (coordonnées dans le SCU courant), l'espace (objet ou papier) et les dimensions (longueur, rayon, surface…).
Appuyez sur F2 pour refermer la fenêtre de texte et revenir au dessin.
Afficher l'état du dessin
Commande : ETAT
Affiche des informations générales sur le dessin : nom, limites, point de base d'insertion, réglages de la grille et de l'accrochage, calque, couleur et type de ligne courants, état des différents modes (remplissage, grille, Ortho, accrochage…).
Suivre le temps passé sur un dessin
Commande : TIME
Affiche la date de création du dessin, la date du dernier enregistrement, le temps total passé sur le dessin et le temps de la session en cours.
| Option | Effet |
|---|---|
| ON / OFF | Active ou arrête le chronomètre |
| D (Afficher) | Réaffiche les informations |
| R (Réinitialiser) | Remet le chronomètre à zéro |
Appuyez sur Entrée pour quitter la commande.
