Les aides au dessin

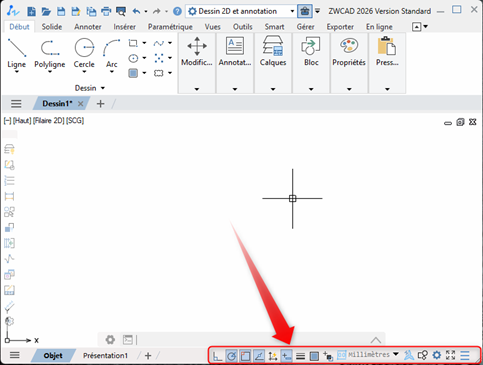

Les aides au dessin de ZWCAD sont situées en bas à droite de l’écran, dans la barre d’état. Elles permettent de faciliter le dessin précis et d’améliorer la productivité.
Tour d’horizon des aides au dessin

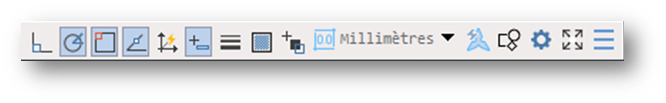

Toutes ces aides peuvent être activées ou désactivées directement depuis la barre d’état, située en bas de la fenêtre.
Elles sont cumulables et peuvent être utilisées simultanément afin d’obtenir un dessin précis et fluide.
Mode ortho
Le mode Ortho contraint le déplacement du curseur uniquement selon des directions horizontales ou verticales.
Il est particulièrement utile pour tracer des lignes parfaitement droites.
Raccourci clavier : F8
Le mode Ortho est aujourd’hui avantageusement remplacé par le repérage polaire, plus souple et plus précis.
il est possible d’activer temporairement le mode Ortho en maintenant la touche Maj enfoncée.
Repérage polaire
Le repérage polaire affiche des lignes guides selon des angles prédéfinis, tels que 0°, 45°, 90°, etc.
Il permet de dessiner dans une direction précise sans activer le mode Ortho.

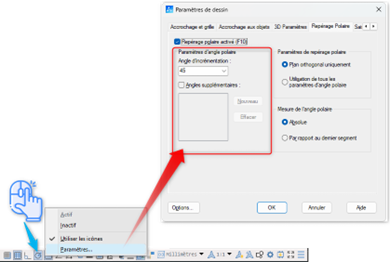

Les angles peuvent être personnalisés depuis l’onglet Paramètres du repérage polaire.
Raccourci clavier : F10
Ce mode est recommandé et devrait généralement rester activé.
| Option | Description |
|---|---|
| Angle d’incrémentation | Définit l’angle de base pour l’accrochage polaire. Exemple : 45° permet de viser tous les 45 degrés. |
| Angles supplémentaires | Permet d’ajouter manuellement d’autres angles fixes, en complément de l’angle d’incrémentation. |
Accrochage aux objets
L’accrochage aux objets permet de positionner le curseur sur des points caractéristiques des entités, tels que les extrémités, milieux, centres, intersections ou perpendiculaires.
Il active des aimants intelligents garantissant une grande précision de dessin.

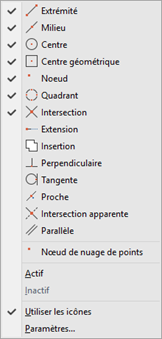

Les accrochages actifs peuvent être configurés via un clic droit sur l’icône correspondante dans la barre d’état.
Raccourci clavier : F3
Utilisez Ctrl + clic droit pour accéder temporairement à la liste des accrochages, sans modifier vos réglages permanents.
Repérage d’accrochage aux objets
Le repérage d’accrochage affiche des lignes de repérage temporaires à partir des points d’accrochage.
Il permet d’aligner des éléments entre eux sans avoir à tracer de lignes de construction.
Exemple : aligner l’extrémité d’une ligne avec le centre d’un cercle.
Raccourci clavier : F11
SCU dynamique
Le Système de Coordonnées Utilisateur dynamique s’aligne automatiquement sur la face ou le plan d’un objet 3D.
Il facilite le dessin et les modifications dans l’espace tridimensionnel.
Raccourci clavier : F6
Particulièrement utile en 3D avec des solides ou des surfaces pour définir un plan de travail temporaire.
Saisie dynamique
La saisie dynamique affiche directement près du curseur les champs de saisie des distances, coordonnées et angles.
Elle évite de détourner le regard vers la ligne de commande et accélère la saisie.
Raccourci clavier : F12
Permet de saisir rapidement des distances et des angles avec précision, directement à l’écran.
